涡旋式干燥焚烧装置。通过使用干燥污泥、残渣、木材碎屑、煤炭等生物燃料,可大幅度削减燃料费用!以往产品中,干燥与焚烧一体化的焚烧装置是产品主流,而本公司经过研究开发,首次发布了干燥机和焚烧炉完全分开的涡旋式干燥焚烧装置。涡旋式干燥焚烧装置广泛应用于下水道污泥、排泄物污泥及各种产业污泥的处理。本公司至今已拥有数百台的生产交货实绩,为各方面防止公害和节约燃料做出了贡献。特别是在排泄物污泥处理方面,1977年(昭和52年),我们交付的大型机器,直到今天仍然在正常运转。1974年(昭和49年)此项技术在美国取得了专利。交付出口新加坡的成套设备。东南亚最大的污泥处理成套设备。2009年获得CDM(※1)项目的认可!每年可减少约10万吨CO2排出量。CDM项目的实施旨在减少(或吸收)温室气体的同时,促进发达国家的环境对策技术及节约能源技术等优良技术向发展中国家转移。※1CDM(Clean Development Mechanism,清洁发展机制)项目,是指保证在京都议定书中被豁免排放量限制的发展中国家根据此项目的基准产生排出权的一种市场机制。其目的是一方面使发达国家更加容易达到数值限制的目标,另一方面根据这种制度,如果发展中国家能够削减温室气体的排出量,便可以将削减下来的部分卖给发达国家,从而获得相应的经济利益。

特点

1、实现了自动化和连续化,操作简单方便。
2、升温时间短,以促进节省能源。
3、实现了完全燃烧,灰烬降温的幅度小。
4、在炉内搅拌,熔块产生量少。
5、焚烧炉燃烧气体有效地使用于干燥装置,可节省能源。
6、焚烧炉的上层设为脱臭炉,可节省能源。
7、为防止二次公害,实施了适当的排气处理。(符合规定数值)
8、炉内物质还可以作为肥料使用,干燥处理和焚烧处理之间切换简便。
9、干燥装置设在焚烧炉的前面,可以根据含水率、处理量的变化进行调整从而实现高适应性运转。
10、实现了合理的配置布局,机器设置所需面积小。

基本装置

■污泥的特征
1、含水率高、粘性和附着性强。
2、发热量高(3,000~ 6,000kca1/kg・ds),容易变成熔块。
3、产生气体的腐蚀性强。
4、排放气体时发生恶臭、烟尘多。



■根据操作分类
1、干燥→物理性操作
2、燃烧→化学性操作
运用了污泥中的水分不能燃烧,而固体部分可以燃烧的原理设计而成。考虑到污泥的特征,以节省能源、节省作用力为根本出发点,合理地设计了涡旋式干燥焚烧装置。

整体图・布局图示例

整体图

1、污泥料斗箱 2、生物燃料料斗箱 3、污泥干燥机 4、涡旋式焚烧炉 集尘器(多管除尘器) 6、热交换器 7、集尘器(除尘器) 8、诱导通风机 9、洗涤器 10、烟囱 11、控制台

布局图示例

气流的走向・内部结构

工艺流程图

整体流程图
处理物流程图
空气、气体流程图

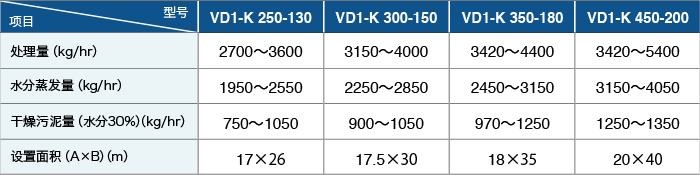

规格

涡旋式干燥机&焚烧炉的连接原理(例)
注1、以上仅为示例之一,可根据处理物的性状不同自由选择组合方式。
注2、以上能力仅供参考,根据污泥的状态(粘着性、发热量等)不同结果会有所差异。
注3、根据料斗箱的型号大小设置所需面积可能有较大幅度的变化。
注4、干燥机和焚烧炉可以分别提供交付。

过去使用例

■下水道污泥
■排泄物污泥
■造纸泥浆

今后设想的使用例

各种污泥的干燥焚烧
面向世界市场的污泥处理成套设备
